Aérotherme Hybride

LKH

Chauffage hybride : la solution performante
et écologique

Rendement gaz élevé >90% et COP jusqu’à 4.9.

Équipé d’un brûleur modulant à condensation, l’aérotherme gaz offre un chauffage instantané et une gestion optimisée des coûts.

L’échangeur gaz assure l’appoint et le complément de chauffage suivant les conditions climatiques.

L’association des technologies gaz et électrique permet de réduire la facture énergétique.

La régulation intelligente adaptative permet la sélection en mode de fonctionnement combiné (gaz + électricité) ou dissocié.

La facilité d’installation et de raccordement facilite la mise en œuvre.

DOCUMENTATION COMMERCIALE Série LKH

DOCUMENTATION TECHNIQUE Série LKH

Pièces détachées

ACCESSOIRES

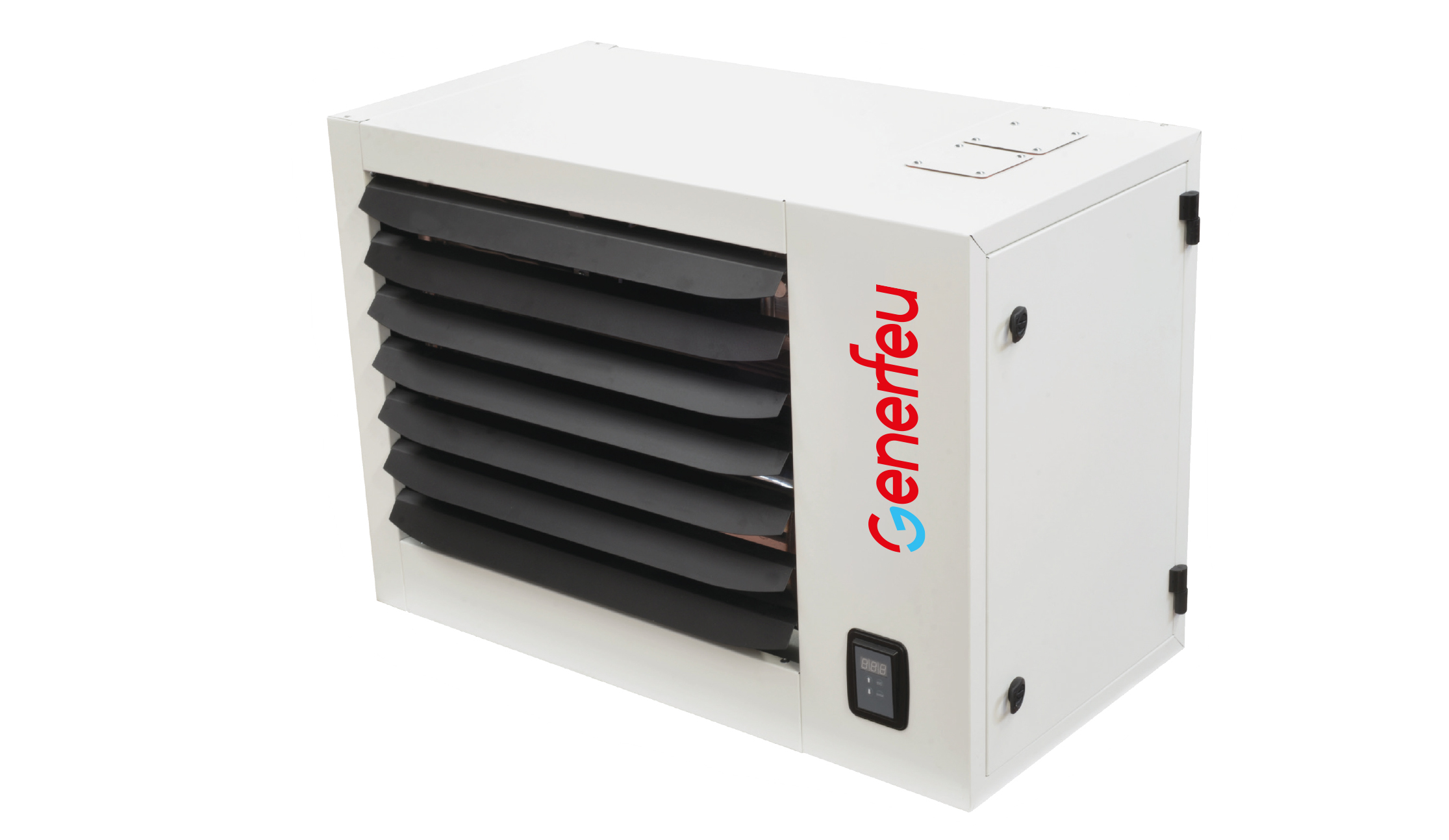

Aérotherme

Puissance énergétique du chauffage gaz à condensation

• Aérotherme gaz modulant 30 kW maximum.
• Efficacité saisonnière 93,10%.
• Idéal pour bâtiments industriels, commerciaux et tertiaires.
• Fonctionne avec un mélange gaz/hydrogène (jusqu’à 20 %).

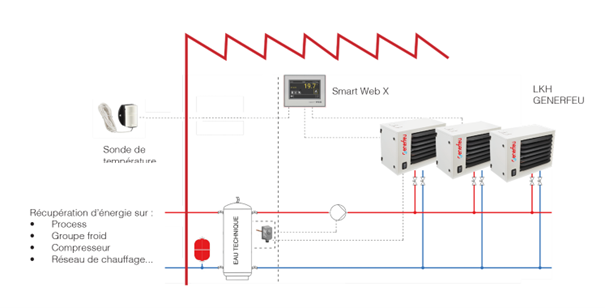

• Batterie additionnelle reliée à la PAC électrique ou en récupération d’énergie.
• Puissance Chauffage 14 kW – Rafraichissement 12 kW.
• Débit d’air jusqu’à 4 500 m³/h pour une ventilation optimale.
• Installation facile avec système de régulation intelligent.

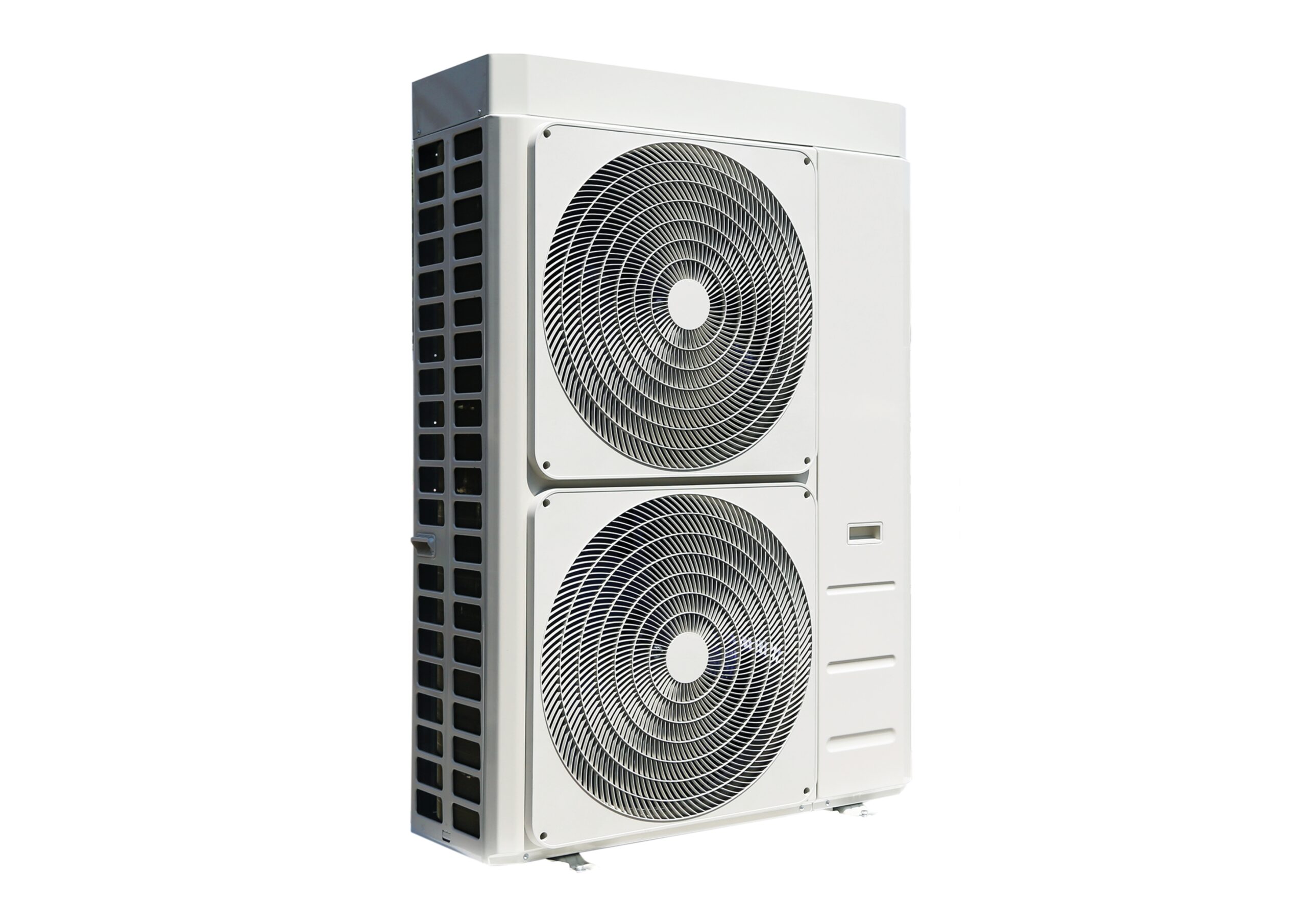

Pompe à chaleur

Éco-efficience et économies d’énergie

• Rendement élevé : récupère les calories extérieures pour chauffer ou rafraîchir.
• Compresseur inverter.
• Ventilateur EC.
• Modèles i-32V5 avec kit antigel.

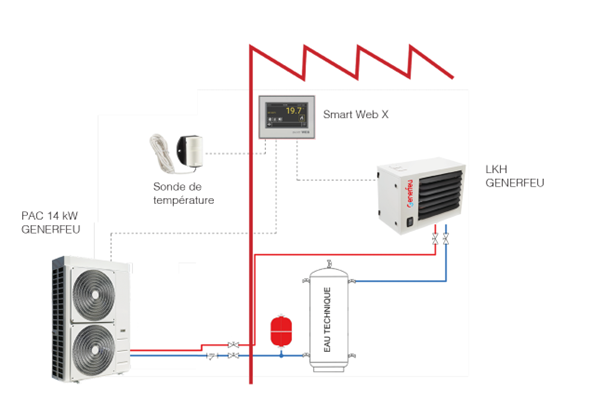

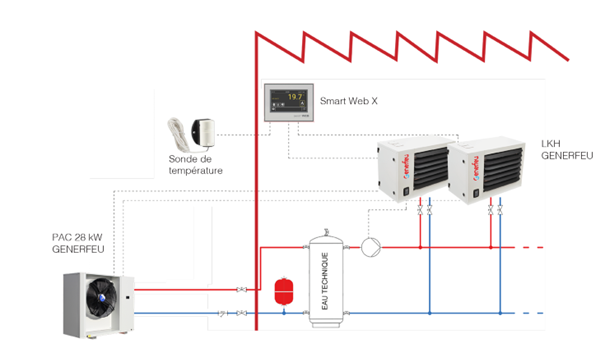

• Modèles i-32V5 midi (2 à 3 aérothermes).

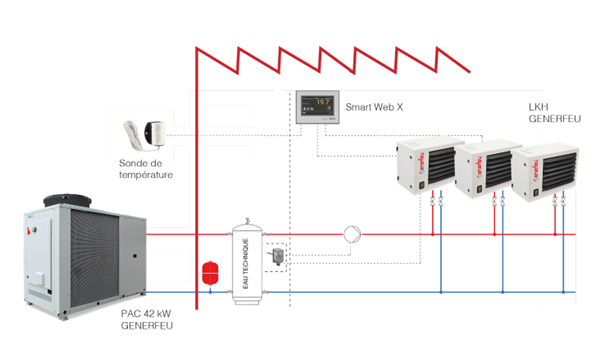

• Modèle i-HPV5 (jusqu’à 5 aérothermes).
• Fluide frigorigène R32.

Caractéristiques techniques aérothermes

MODÈLE		LKH30 + 14
		min	max
Puissance du Foyer PCI	kW	7,5	30
Puissance thermique utile	kW	8,1	28,8
Efficacité énergétique saisonnière	%	91,27
Rendement sur PCI	%	108	96
Monoxyde de carbone	ppm	<5
Émissions d’oxyde d’azote sur PCI - Nox		58	32,8
Débit gaz G20	m3/h	0,8	3,2
Débit gaz G25	m3/h	0,9	3,7
Débit gaz G31	kg/h	0,6	2,4
Tension d’alimentation	V	230 Vca - 50 Hz monophasé
Puissance électrique nominale	kW	0,1	0,3
Températures de fonctionnement	°C	de 0°C à +40°C
Débit d’air (15°C)	m3/h	1920-3820
Augmentation température d’air	°C	11,3	21,6
Vitesse des ventilateurs	tr/min	1280
Puissance sonore (Lp) à 6m	dB(A)	49
Code gaz naturel	G20/G25
Code gaz propane	G31

Caractéristiques techniques Pompe à chaleur

MODÈLE		1 LKH	2 LKH	3 LKH	4 LKH	5 LKH
Type de pompe à chaleur		PAC i-32V5	PAC i-32V5 MIDI	PAC i-HPV5	PAC i-HPV5	PAC i-HPV5
Puissance de refoidissement	kW	12,1 / 11,5	25,0 / 24,2	41,2 / 36,3	41,2 / 36,3	41,2 / 36,3
Puissance absorbée	kW	3,5	8,0	11,7	11,7	11,7
E.E.R.	W/W	3,3	3,0	3,1	3,1	3,1
Débit d’eau	L/s	0,6	1,2	1,7	1,7	1,7
Pression	kPA	75,0	31,2	138	138	138
Puissance calorifique	kw	15,2/14,1	31,4 / 28,0	53,3 / 50,2	53,3 / 50,2	53,3 / 50,2
Puissance absorbée	kW	2,9	6,4	12,2	12,2	12,2
C.O.P.	W/W	4,9	4,4	4,1	4,1	4,1
Débit d’eau	L/s	0,7	1,4	2,4	2,4	2,4
Pression	kPA	63,6	41,4	109	109	109
Compresseur		1	1	2	2	2
Brides hydrauliques		1"	1" 1/4	1" 1/2 (DN 40)	1" 1/2 (DN 40)	1" 1/2 (DN 40)
Volume d’eau minimum	L	60	110	389	389	389
Pression sonore	db(A)	68	67	75	75	75
Alimentation électrique		400V/3P+N+T/50Hz	400V/3P+N+T/50Hz	400V/3P+N+T/50Hz	400V/3P+N+T/50Hz	400V/3P+N+T/50Hz
Poids	Kg	148	265	540	540	540

Dimensions Aérothermes LKH

	Encombrement		Bouche		Alimentation GAZ
MODÈLE	B	H	L	HB	ØG	GO	GV
LKH 30+14	885	800	1030	112	3/4“	125	93

	Sorties de fumées verticales					Sorties de fumées arrière
MODÈLE	A	F	AO	TO	S	A	F	AV	TV	S
LKH 30+14	80	80	140	120	145	80	80	390	120	145

Dimensions Pompe à chaleur

MODÈLE		PAC i-32V5	PAC i-32V5 MIDI	PAC i-HPV5	PAC i-HPV5	PAC i-HPV5
L	mm	1 044	1 600	1 850	1 850	1 850
P	mm	455	640	1 110	1 110	1 110
H	mm	1 409	1 315	1 980	1 980	1 980
