Rafraîchisseur adiabatique
RAE
Solution économique de refroidissement d’air par évaporation à vitesse fixe de 18 000 et
38 000 m3/h
Structure portante externe en polypropylène résistante aux UV et à des températures extrêmes.
Soufflage efficace de l’air froid avec ventilateur axial basse consommation à plusieurs vitesses.
Médias d’évaporation à haute efficacité.
Rafraichisseur bioclimatique : pas de fluide frigorigène, pas de compresseur.
Circuit hydraulique avec contrôle de niveau.
Contrôle optimal du rafraîchissement – Télécommande multifonction permettant un contrôle précis de la température et de l’humidité.
DOCUMENTATION COMMERCIALE Série RAE
Pièces détachées
ACCESSOIRES

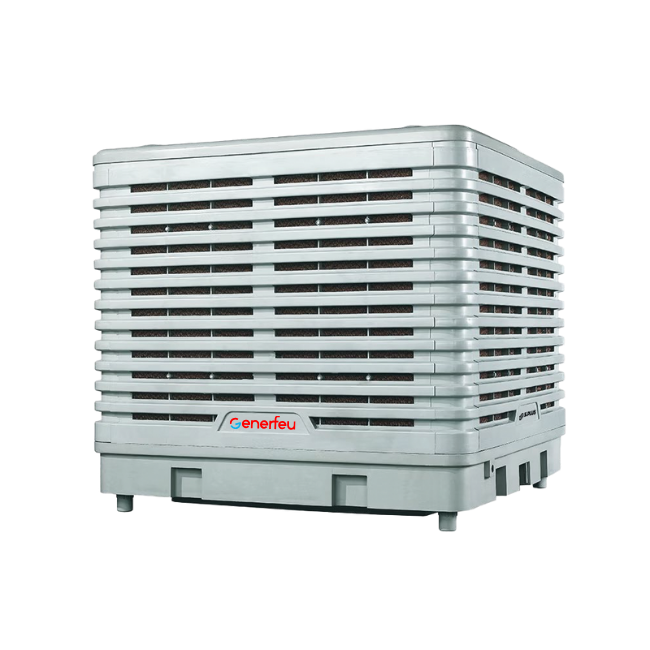

Rafraîchisseurs Adiabatiques RAE
Optez pour une Solution Innovante et Écologique
Le rafraîchisseur adiabatique RAE abaisse la température de l’ambiance en utilisant le principe écologique et naturel d’évaporation d’eau. Cela permet ainsi d’optimiser l’hygrométrie à l’intérieur du bâtiment.
Notre gamme se compose de deux appareils avec des débits d’air de 10 080 et 19 080 m3/h. Ces modèles sont déclinables selon l’installation.
Différentes configurations pour une adaptation optimale à votre installation
Le rafraîchisseur d’air est conçu pour s’adapter parfaitement à toutes les configurations grâce à ses deux options de sortie d’air : supérieure (VS) ou inférieure (VI).
Cette flexibilité permet une intégration facilitée dans divers environnements, qu’il s’agisse de bâtiments industriels, de locaux commerciaux ou de zones techniques. Son installation modulable garantit une efficacité maximale, en assurant une diffusion de l’air frais là où elle est la plus nécessaire.
Performance, efficacité et respect de l’environnement
Doté d’une structure en polypropylène résistante aux UV et aux conditions climatiques extrêmes, le rafraîchisseur offre une longévité remarquable.
Son ventilateur axial à 16 vitesses assure un soufflage puissant et modulable de l’air froid. L’appareil se distingue également par sa polyvalence écologique : il propose plusieurs modes de fonctionnement (rafraîchissement, ventilation, extraction d’air) pour répondre aux besoins spécifiques de chaque moment.
Grâce à une télécommande multifonction, il permet un contrôle précis de la température et de l’humidité, tout en offrant une maintenance réduite grâce à son système de nettoyage automatique.

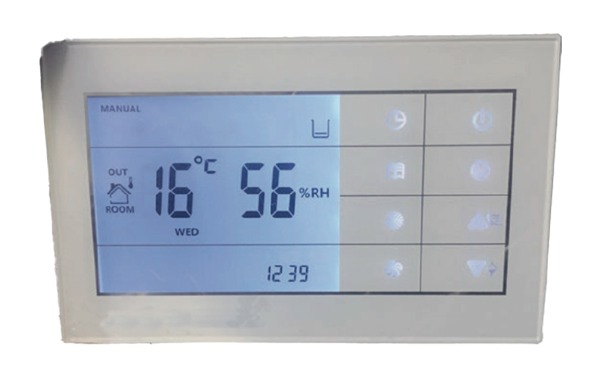

RÉGULATION
Pour un contrôle optimal du rafraîchissement dans le bâtiment, le rafraîchisseur est raccordé à un thermostat programmable. Il permet de contrôler avec précision la température intérieure ainsi que le taux d’humidité. Le choix du mode de fonctionnement du rafraîchisseur se fait également sur ce thermostat.
Compléments et Accessoires RAE

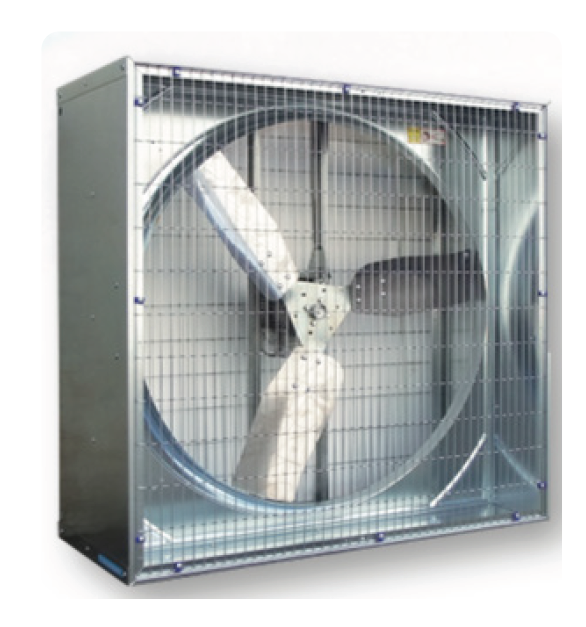

VENTILATEURS D’EXTRACTION
L’extraction d’air est un procédé permettant de rejeter l’air vicié à l’extérieur d’un bâtiment. Il s’agit d’un principe de renouvellement d’air. Nos extracteurs d’air sont tous conçus pour une installation murale et sont disponibles avec des débits d’air allant de 810 à 42 400 m3/h.
BOITIER DE REGULATION AUTOMATIQUE A SONDE DEPORTÉE
La vitesse des ventilateurs peut être régulée par un boîtier de régulation automatique à sonde déportée (RA 1000).
Caractéristiques techniques Rafraîchisseurs Adiabatiques
| Modèle | RAE18 | RAE30 |
|---|---|---|
| Débit d'air (m3/h) | 18 000 | 30 000 |
| Puissance (kW) | 1.1 | 3 |
| Puissance (V-P-Hz) | 220-1-50/60 | 380-3-50/60 |
| Vitesse du ventilateur | Variable | 1 |
| Type de contrôle | LCD et distance | LCD et distance |
| Niveau sonore (dBA) | <68 | <78 |
| Pression (Pa) | 180 | 320 |
| Poids net (kg) | 78 | 110 |
| Réservoir d'eau (L) | 40 | 65 |
| Consommation d'eau (L/H) | 10-15 | 20-30 |
| Zone de refroidissement (m2) | 100-150 | 200-250 |
| Dimensions (cm) | 110x110x95 | 134x134x120 |
| Protection de la pompe | Oui | Oui |
| Auto-drain | Oui | Oui |
| Nettoyage automatique | Oui | Oui |
| Pré-refroidissement | Oui | Oui |
| Fonction mémoire | Optionnel | Optionnel |
| Nettoyage à l'arrêt | Oui | Oui |
| Température et humidité | Optionnel | Optionnel |
| Certificat | CE | CE |
Caractéristiques techniques Ventilateurs d'extraction
| Modèle | VTC 9 000 T | VTC 15 000 T | VTC 20 000 T | VTC 30 000 T |
|---|---|---|---|---|
| Débit d'air (m3/h) | 9 001 | 14 146 | 19 973 | 30 149 |
| Vitesse (tr/min) | 1 360 | 870 | 910 | 425 |
| Alimentation | Tri 400 V 0,90 A 590 W | Tri 400 V 1,00 A 604 W | Tri 400 V 1,40 A 900 W | Tri 400 V 2,70 A 1 697 W |
| Niveau sonore (dBA) | 80,5 | 79,1 | 81,7 | 75,8 |
| Poids (kg) | 49 | 60 | 70 | 68 |
Dimensions Ventilateurs d'extraction
| Modèle | VTC 9 000 T | VTC 15 000 T | VTC 20 000 T | VTC 30 000 T |
|---|---|---|---|---|
| A | 745 | 950 | 1 090 | 1 380 |
| B | 745 | 950 | 910 | 425 |
| C | 510 | 520 | ||
| D | 590 | 600 | 600 | 530 |
| E | M8 | M8 | M8 | M8 |
| F | 475 | 600 | ||
| G | 135 | 175 | ||
| H | 330 | 360 |
